SH型貫入試験機

ジオグリーンテック株式会社

「SH型貫入試験機」の販売・修理・レンタル・データ整理 を下記のSHセンターでお引き受けしております。

ジオグリーンテック株式会社 SHセンター
〒251-0047 神奈川県藤沢市辻堂５－９－１
shinfo@geogreen.co.jp
Tel: 080（5050）2110

SH型貫入試験機:カタログ

1. SH型貫入試験機：カタログ
＊）　本機は（一財）砂防・地すべり技術センターと共同開発し、平成19年度砂防学会賞・砂防技術賞を受賞しております。

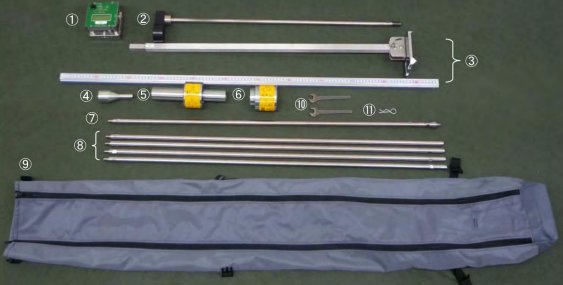

ＳＨ貫入試験機全体部品図

　　　　

① SH型データロガー
② ガイドロッド
③ 目盛付きガイドポール
④ ノッキングヘッド
⑤ 重錘３kg
⑥ 重錘２kg
⑦ 先端貫入ロッド・貫入コーン
⑧ 貫入ロッド
⑨ キャリングケース
⑩ スパナ
⑪ 重錘固定ピン

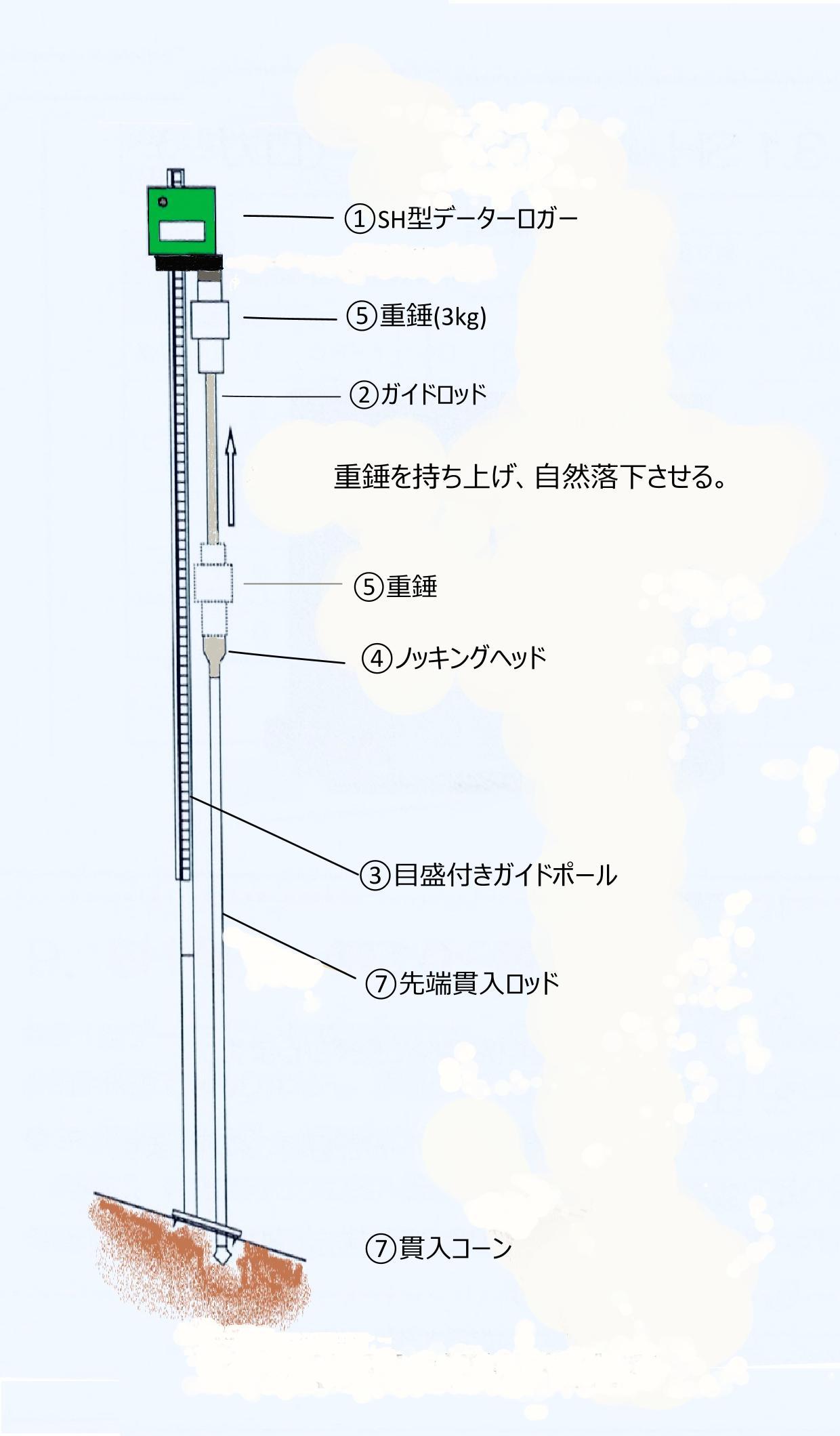

ＳＨ貫入試験機組立図

ＳＨ貫入試験機組立図

ＳH型データロガーと重錘

ＳＨ型データロガーと重錘

ロッド引抜機

ロッド引抜機

2. SH型貫入試験機の販売と修理

SH型貫入試験機器価格表 (2024/10 価格)
注文依頼書 (Excel版ダウンロード)
修理点検整備申込書 (Excel版ダウンロード)

3. SH型貫入試験機レンタル

4. SH型貫入試験機取扱法等

現場用ハンディ版取扱説明書（A3版2頁）
「SH現場グラフソフト」 SH型貫入試験の測定データをパソコンで取り出し、グラフにして閲覧するソフト。
「SHグラフソフト」概要ソフト本体（Excel 64bit対応版）はこちらのメールでお問い合わせください。

SH型貫入試験各種技術基準等

SH型貫入試験各種技術基準等

急傾斜地崩壊防止工事技術指針改訂版（2019年5月）
概要は表土層調査技術研究会ホームページ参照
SH型貫入試験技術・調査基準同解説（表土層調査技術研究会（2015年9月））
（地盤工学会）「地盤調査の方法と解説」改訂版（2013年3月）
（国土交通省）河川砂防技術基準（調査編）（2012年6月）
「19章急傾斜地調査」に書かれている「表層構造調査用の簡易貫入試験」はSH型貫入試験に該当」

公的機関の関連情報へのリンク

主な業務とその成果（年別・新しい順）

(2011) 芝地と樹林地の状況、液状化と緑地（日本緑化工業会シンポジュウム発表）
(2006) 根系深さの推定方法（日本緑化工業会誌台31巻第３号）
(2006) 既存木を残置した法面保護のための根系分布深さの把握方法と法面保護工（緑化工技術：第27集）
(2005) 簡易貫入試験による急傾斜斜面における崩壊深推定手法の検討（平成17年度砂防学会発表）
(2005) 段丘斜面におけるSH型貫入試験機の実例（平成17年度砂防学会発表）
(2004) 急傾斜地対策事業における風化土層厚の把握と対策検討例（平成16年度砂防学会発表
(2004) 改良自記型簡易貫入試験機の砂防調査への適用性（平成16年度砂防学会発表）
(2004) 簡易貫入試験を用いた急傾斜地における崩壊深推定の試み（地盤工学関西支部シンポジュウム発表）
(2003) 斜面の表層構造調査用の簡易貫入試験機について（平成15年度砂防学会発表)
(2002) 改良型簡易貫入試験機の開発（SABO vol.73）
(2001) 砂防・地すべり技術センターと共同でSH型簡易貫入試験機の開発（平成13年）
(1999) 砂防・地すべり技術センターと共同で簡易改良型貫入試験機開発（平成11年）
